Mô tả

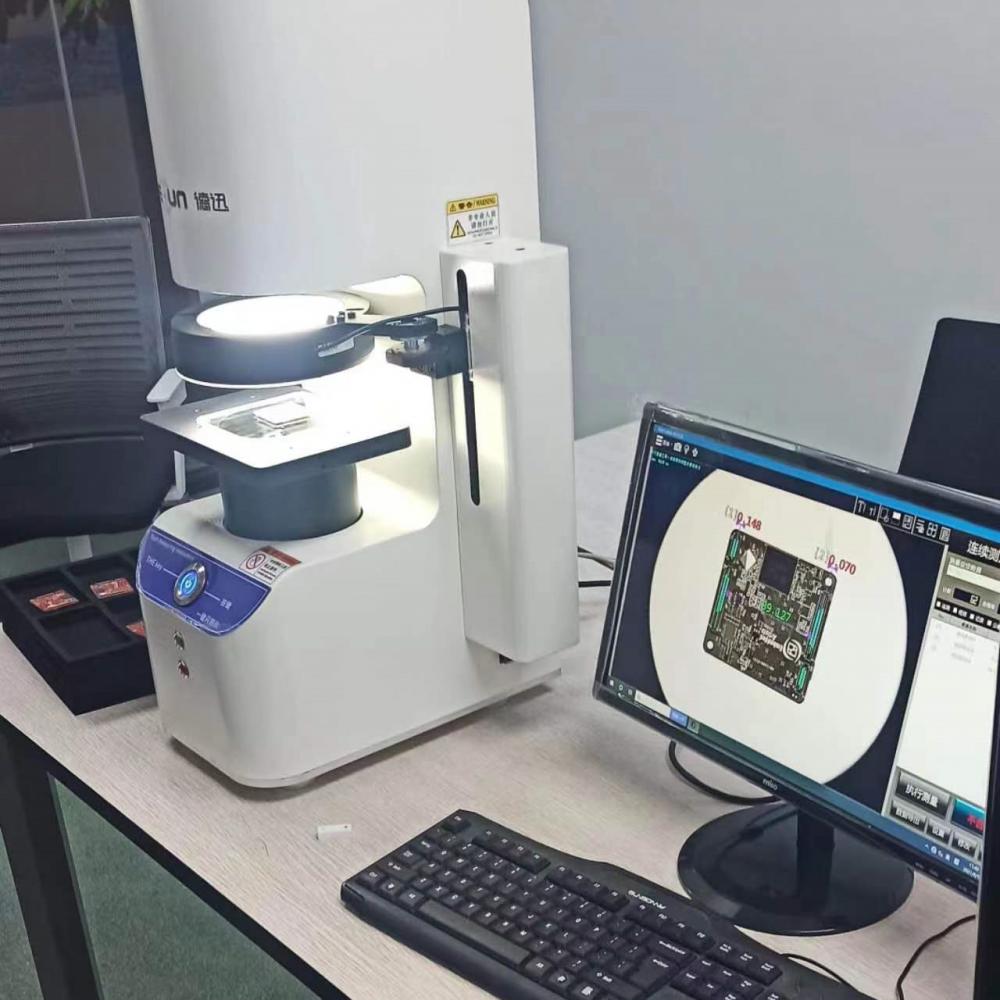

Hệ thống kiểm tra flash nhanh là một Dụng cụ đo lường với tỷ lệ hiệu suất-giá cả tuyệt vời của các sản phẩm tương tự. Nó lấp đầy khoảng trống giữa các dụng cụ đo lường chính xác truyền thống và máy đo. Đặc biệt, nó có thể đáp ứng các yêu cầu của sản xuất công nghiệp đối với các sản phẩm đo lường hiệu suất cao.
Một đường ray dẫn hướng tuyến tính chính xác được sử dụng để giảm sai số di chuyển của bàn làm việc. Các hình ảnh được kết nối liền mạch bằng cách di chuyển bàn làm việc để chụp ảnh. Trong quá trình đo hàng loạt, hình ảnh của các hình ảnh khác nhau có thể được ghép nối hoàn hảo bằng cách chụp một trường hình ảnh duy nhất để xem hình ảnh sản phẩm.
Độ chính xác của máy đo có thể lên đến micromet. Thật ngạc nhiên, thao tác rất đơn giản, ngay cả khi người vận hành không quen thuộc với thao tác đo. Phần mềm đo lường được sử dụng bởi máy đo phần mềm một cú nhấp chuột chuyên nghiệp thông minh Zhuoxin có chế độ hoạt động giao diện thân thiện với người dùng và người vận hành có thể đo các phôi phức tạp sau khi sử dụng trong vài giờ.
Phần mềm
đo lường bằng một cú nhấp chuột Choxion 1) Phần mềm được hiệu chuẩn bằng bù bề mặt và độ chính xác lặp lại của các bộ phận tiêu chuẩn đo có thể đạt 0,003mm và độ chính xác của sản phẩm đo lặp lại có thể được đảm bảo là <0,005mm;
2) Các cài đặt cơ bản của phần mềm (chẳng hạn như dữ liệu hiệu chuẩn, cài đặt thông số máy ảnh, cài đặt nguồn sáng và thông số tỷ lệ) được lưu trong cấu hình file. Chúng có thể được sử dụng trực tiếp mà không cần khách hàng thực hiện các cài đặt phức tạp trong giai đoạn đầu.
3) Lập trình đơn giản, tương tự như chế độ hoạt động của phép đo thủ công anime. Sau khi lập trình xong, nó được đăng ký trực tiếp và lưu dưới dạng tên sản phẩm, và đường dẫn có thể được lưu theo ý định của khách hàng. Khi gọi chương trình, nhấp vào tên chương trình, khu vực hình ảnh sẽ hiển thị hình ảnh của các sản phẩm chương trình tương ứng để khách hàng có thể xác định xem đó có phải là chương trình cần gọi hay không. Ngoài ra, chức năng “tìm kiếm” được thêm vào. Nhập tên chương trình vào khu vực tìm kiếm. Phần mềm sẽ dần dần tìm thấy chương trình tương ứng theo văn bản đầu vào. Ngoài ra, chương trình đã lưu sẽ không khả dụng do thay đổi phần mềm hoặc máy tính. Sau khi thay thế máy tính hoặc cài đặt lại phần mềm, chương trình trước đó có thể được sử dụng mà không cần bất kỳ cài đặt nào.
4) Chức năng đo lường phần mềm rất mạnh mẽ. Ngoài việc vẽ đường chính, khoảng cách, góc, bán kính và đo đường kính, nó còn bổ sung các nhiệm vụ tìm điểm cao nhất, điểm giao nhau, quét đường viền, thước cặp điện tử, diện tích, hồ sơ, khoảng cách dài nhất, khoảng cách ngắn nhất, khoảng cách trung tâm, v.v.
Phần mềm đo lường một nút Choxion
1) Chức năng lập trình các vùng khác nhau của cùng một sản phẩm được thêm vào. Sau khi cùng một sản phẩm đã được lập trình, sáu tên vùng như trên cùng, bên trái và bên phải có thể được lưu trong thư mục con của nó. Bạn có thể gọi một chương trình để đo các vùng khác nhau của cùng một sản phẩm hoặc thậm chí đặt cùng một sản phẩm vào các vùng khác nhau trên bàn làm việc của thiết bị, sau đó gọi trực tiếp các chương trình miền trong thư mục con, sau đó phần mềm có thể đo cho phù hợp.
2) Lập trình rất đơn giản để sửa đổi. Nếu chương trình đã lập trình trước đó có sự cố hoặc sản phẩm có thay đổi, bạn có thể gọi ra chương trình, nhấp vào phím chức năng “Chỉnh sửa” để sửa đổi chương trình, sau đó nhấp vào “Lưu” sau khi sửa đổi.
3) Chức năng báo cáo mạnh mẽ và dung sai sản phẩm có thể được đặt để tự động đánh giá xem nó đủ tiêu chuẩn hay không đủ tiêu chuẩn; Phân tích CPK có thể được tiến hành; Bạn có thể lưu các bảng chung đã đặt trong Báo cáo công khai và gọi chúng trực tiếp khi bạn sử dụng chúng; Bạn có thể nhập bảng mẹ EXCEL do khách hàng tạo vào báo cáo, xuất trực tiếp dữ liệu đo lường vào ô được chỉ định và lấy phân tích trong báo cáo. Báo cáo được lưu dưới dạng PDF, DOC, XLS, TXT, v.v. 4
) Có thể lựa chọn nhiều nguồn chiếu sáng khác nhau, để phạm vi sản phẩm có thể đo được rộng hơn: ngoài đèn phẳng 100 * 100 tiêu chuẩn (đèn chiếu sáng truyền dẫn một nút hiện nay thường được sử dụng trên thị trường), đèn nền có thể được trang bị nguồn sáng lõi xa song song; Ngoài đèn LED không bóng 360 không góc chết tiêu chuẩn, đèn trên cũng có thể được trang bị đèn đồng trục và ánh sáng góc thấp để giải quyết toàn diện ánh sáng chiếu sáng cần thiết cho các phép đo sản phẩm khác nhau.
Các tính năng chính:
1) Chức năng đăng ký hình ảnh tự động, không cần xác định vị trí phôi, không cần kẹp, sản phẩm được đặt ngẫu nhiên, để đạt được nhận dạng và đo lường tự động; Nhiều phôi đo có thể được xác định và đo cùng một lúc, và kết quả có thể được xuất ra;
2) Cảm biến hình ảnh sử dụng CCD độ nét cao 20 triệu pixel nhập khẩu và thẻ Gige Gigabit Ethernet (tốc độ truyền: 1G / S) phù hợp với nó làm cho hình ảnh rõ ràng và mịn;
3) Thấu kính viễn tâm song phương nhập khẩu được sử dụng, cùng với ánh sáng truyền viễn tâm song song (hệ thống truyền dẫn), ánh sáng rơi không bóng hình khuyên bốn vùng có thể lập trình (hệ thống ánh sáng rơi), ánh sáng rơi đồng trục và ánh sáng rơi không bóng góc thấp (nguồn sáng tùy chọn), để đảm bảo tính xác thực, ổn định và khả năng quan sát của hình ảnh sản phẩm được đo, làm cho dữ liệu đo được rất gần với giá trị thực, và dữ liệu đo lặp lại rất ổn định, Người vận hành sẽ không nghi ngờ kết quả đo do sự khác biệt dữ liệu lớn.
4) Bộ điều khiển thiết bị được sản xuất bằng công nghệ mới (bao gồm cả tích hợp và bên ngoài) có thể được kết hợp trực tiếp với phần mềm thông minh mới, giúp điều khiển ánh sáng của thiết bị, điều khiển chuyển động của bàn làm việc và điều khiển độ phơi sáng của máy ảnh rất đơn giản và dễ vận hành.
5) Khung bên trong và bàn làm việc của toàn bộ máy được làm bằng nhôm định hình hàng không để đảm bảo sự ổn định của thiết bị; Vỏ ngoài được làm bằng nhựa ABS, tự nhiên, không độc hại, sạch đẹp.
6) Phần mềm đo lường một nút chuyên nghiệp Choxion được sử dụng, có các chức năng mạnh mẽ và hoạt động trực quan. Với việc kiểm tra và điều chỉnh của các kỹ sư phần mềm trong nước, hoạt động của phần mềm được nhân bản hóa hơn; Và chúng tôi hứa rằng chúng tôi có thể sửa đổi phần mềm tương ứng theo yêu cầu đo lường do khách hàng đề xuất.
