Mô tả

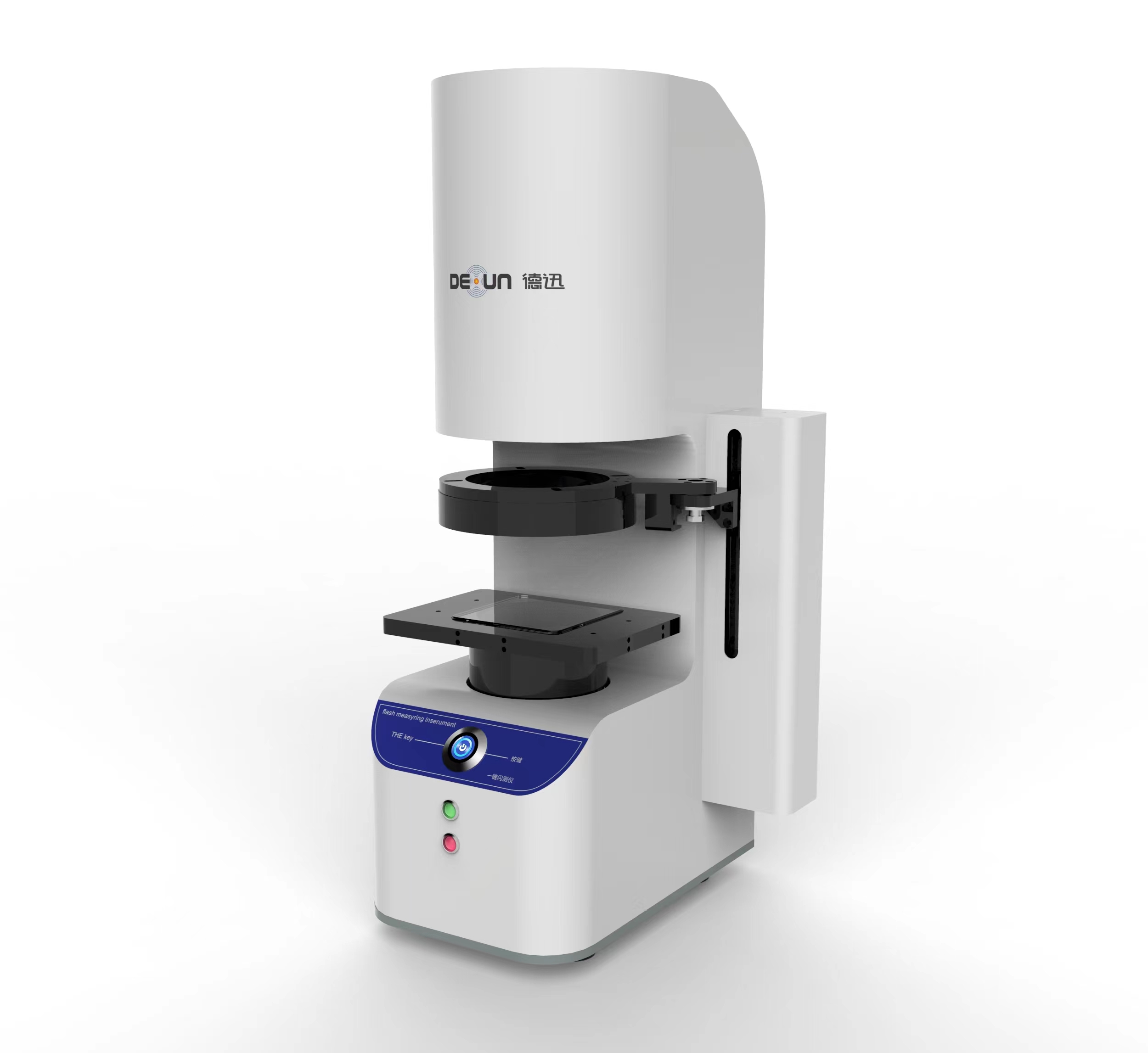

Đèn nhấp nháy sử dụng ống kính quang học độ phân giải cao viễn tâm kép, kết hợp thuật toán phân tích hình ảnh có độ chính xác cao và tích hợp nguyên lý đèn nhấp nháy một nút. Ở chế độ CNC, chỉ cần nhấn phím khởi động và thiết bị có thể tự động xác định vị trí đối tượng đo, khớp mẫu, đo và đánh giá, đồng thời tạo báo cáo theo hình dạng của phôi, thực sự thực hiện phép đo nhanh chóng và chính xác bằng một cú nhấp chuột.
Ưu điểm:
Dụng cụ đo lường hàng loạt nhanh Kiểm
tra flash bằng một cú nhấp chuột, lô nhanh
hơn 1. Đặt sản phẩm theo ý muốn, không cần định vị cố định; thiết bị tự động xác định, tự động khớp với mẫu và đo bằng một phím;
2. Tối đa, 512 bộ phận có thể được đo cùng một lúc;
3. Hỗ trợ nhập bản vẽ CAD và một phép đo phù hợp tự động cần thiết;
4. Ở chế độ CNC, phép đo hàng loạt có thể được thực hiện nhanh chóng và chính xác.
Trường nhìn
lớn, hiệu quả
cao hơn 1. Ống kính lớn với trường nhìn lên đến 190mm ~ 230mm;
2. Hỗ trợ đo một lần các phôi kích thước lớn như khung giữa của điện thoại di động.
Tính toán chính xác, ổn định và đáng tin cậy
1. Ống kính độ phân giải cao, xử lý hình ảnh sub-pixel 1%, phân tích thuật toán có độ chính xác cao;
2. Lấy nét tự động loại bỏ sự can thiệp của hoạt động đo lường của con người và tính nhất quán của việc lấy nét lặp đi lặp lại là cao;
3. Tự động xác định các bộ phận đo và thu được kết quả đo đồng đều và ổn định mọi lúc.
Dễ vận hành
1. Bất kỳ ai cũng có thể bắt đầu nhanh chóng mà không cần đào tạo phức tạp;
2. Giao diện hoạt động đơn giản, bất kỳ ai cũng có thể dễ dàng thiết lập và đo lường;
3. Độ lệch kích thước đo sẽ được đánh giá ngay lập tức trên vị trí đo và phân tích thống kê, báo cáo kết quả thử nghiệm, v.v., sẽ được tạo bằng một cú nhấp chuột.
Chức năng
phong phú, báo cáo
tự động 1. Phần mềm được chia thành năm mô-đun chức năng: cài đặt đo lường, đo một mảnh, đo CNC, đo tự động và phân tích thống kê;
2. Có tới 80 loại công cụ trích xuất và phân tích được cung cấp, bao gồm các công cụ [trích xuất tính năng] (chẳng hạn như điểm tối đa, đường tâm, vòng cung, vòng tròn đỉnh, v.v.), [công cụ phụ trợ] (chẳng hạn như vòng tròn đường điểm tùy ý, đường thẳng phù hợp, vòng tròn phù hợp, tiếp tuyến, vòng tròn khẽ, v.v.), công cụ [chú thích thông minh], công cụ [dung sai hình học], Đặc biệt 【 Công cụ ứng dụng】 (chẳng hạn như vát mép, phi lê, khoảng cách cao độ, góc cao độ, đường kính tròn chéo, rãnh, ren, lò xo, vòng đệm, v.v.);
3. Tự động xuất báo cáo phân tích SPC, có thể xuất ra các giá trị thống kê (chẳng hạn như CA, PPK, CPK, PP, v.v.) và biểu đồ điều khiển (chẳng hạn như biểu đồ trung bình và phạm vi, biểu đồ trung bình và độ lệch chuẩn, biểu đồ trung bình và phạm vi, biểu đồ giá trị đơn và phạm vi di chuyển).
Các tính năng chính:
1) Chức năng đăng ký hình ảnh tự động, không cần xác định vị trí phôi, không cần kẹp, sản phẩm được đặt ngẫu nhiên, để đạt được nhận dạng và đo lường tự động; Nhiều phôi đo có thể được xác định và đo cùng một lúc, và kết quả có thể được xuất ra;
2) Cảm biến hình ảnh sử dụng CCD độ nét cao 20 triệu pixel nhập khẩu và thẻ Gige Gigabit Ethernet (tốc độ truyền: 1G / S) phù hợp với nó làm cho hình ảnh rõ ràng và mịn;
3) Thấu kính viễn tâm song phương nhập khẩu được sử dụng, cùng với ánh sáng truyền viễn tâm song song (hệ thống truyền dẫn), ánh sáng rơi không bóng hình khuyên bốn vùng có thể lập trình (hệ thống ánh sáng rơi), ánh sáng rơi đồng trục và ánh sáng rơi không bóng góc thấp (nguồn sáng tùy chọn), để đảm bảo tính xác thực, ổn định và khả năng quan sát của hình ảnh sản phẩm được đo, làm cho dữ liệu đo được rất gần với giá trị thực, và dữ liệu đo lặp lại rất ổn định, Người vận hành sẽ không nghi ngờ kết quả đo do sự khác biệt dữ liệu lớn.
4) Bộ điều khiển thiết bị được sản xuất bằng công nghệ mới (bao gồm cả tích hợp và bên ngoài) có thể được kết hợp trực tiếp với phần mềm thông minh mới, giúp điều khiển ánh sáng của thiết bị, điều khiển chuyển động của bàn làm việc và điều khiển độ phơi sáng của máy ảnh rất đơn giản và dễ vận hành.
5) Khung bên trong và bàn làm việc của toàn bộ máy được làm bằng nhôm định hình hàng không để đảm bảo sự ổn định của thiết bị; Vỏ ngoài được làm bằng nhựa ABS, tự nhiên, không độc hại, sạch đẹp.
6) Phần mềm đo lường một nút chuyên nghiệp Choxion được sử dụng, có các chức năng mạnh mẽ và hoạt động trực quan. Với việc kiểm tra và điều chỉnh của các kỹ sư phần mềm trong nước, hoạt động của phần mềm được nhân bản hóa hơn; Và chúng tôi hứa rằng chúng tôi có thể sửa đổi phần mềm tương ứng theo yêu cầu đo lường do khách hàng đề xuất.
