Mô tả

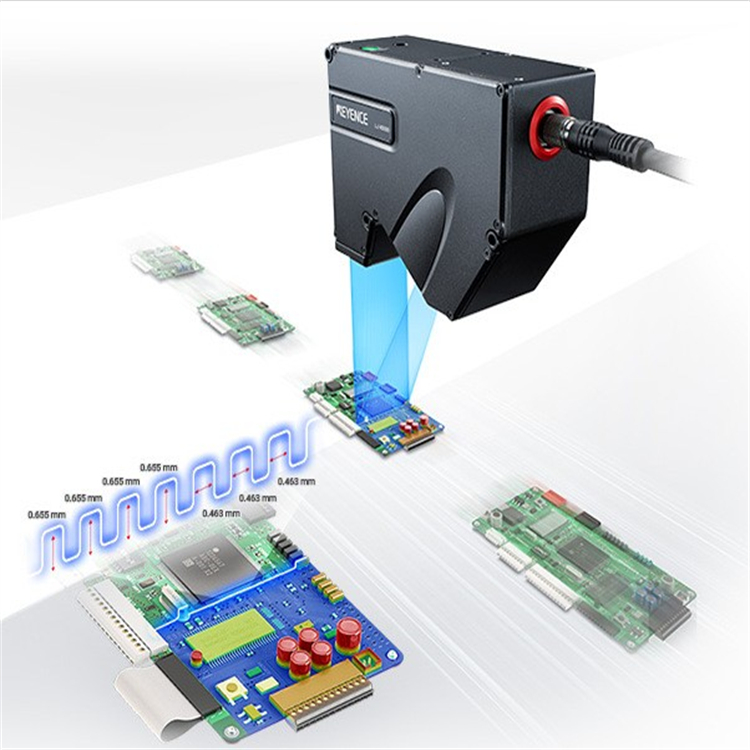

Dụng cụ đo hình ảnh quang học hoàn toàn tự động. Nó có thể giải quyết vấn đề đo kích thước ngoại hình của bảng mạch in (PCB) và có phép đo chính xác 2D. Nó cũng có các đặc điểm của tốc độ và độ chính xác cao. Nó có thể thực hiện nhiều chức năng trên một máy duy nhất, giảm đáng kể chi phí mua máy nhiều lần và lãng phí không gian. Dòng SOV là một hệ thống chỉnh sửa chương trình và đo lường chính xác 3D phổ quát. Đối tượng đo có thể là bảng mạch PCB, âm hoặc các đối tượng khác có đặc tính 2D. Anh ta có thể đo tâm, bán kính, chiều rộng đường, góc bao gồm, khoảng cách và điểm giao nhau của hình tròn (vòng cung) trên vật thể; Nó cũng có chức năng đo lường tự động hàng loạt và chỉnh sửa chương trình; Hệ thống chứa các chức năng xử lý hình ảnh cơ bản, chẳng hạn như mài mòn, định tâm, v.v.; Ngoài ra, nó còn có các chức năng phân tích thống kê, lấy nét tự động, phát hiện tự động,… Phần mềm phát hiện của các sản phẩm dòng SOV được phát triển trong môi trường Windows. Nó có các chức năng phủ sóng, vẽ, hiển thị hình ảnh, v.v. Hoạt động của hệ thống đơn giản và linh hoạt.
Dụng cụ đo hình ảnh tự động được sử dụng rộng rãi trong các lĩnh vực điện tử chính xác, công nghệ wafer, dụng cụ cắt, nhựa, bộ phận chính xác, lò xo, bộ phận dập, đầu nối, khuôn mẫu, công nghiệp quân sự, đếm hai chiều, bản vẽ, phát triển kỹ thuật, phần cứng và nhựa, bảng mạch PCB, cao su dẫn điện, luyện kim bột, ốc vít, bộ phận đồng hồ, điện thoại di động, công nghiệp dược phẩm, thiết bị sợi quang, kỹ thuật ô tô, hàng không vũ trụ, trường đại học, viện nghiên cứu, v.v.
Đặc điểm
dụng cụ 1. Trục X dựa trên dầm đá granit để đảm bảo rằng cơ cấu sẽ không bị biến dạng và phần giữa của dầm sẽ không bị võng.
2. Đường ray dẫn hướng tuyến tính trục X được thiết kế với phần trên, phù hợp với nguyên tắc lực tốt nhất trên đường ray dẫn hướng, và có đặc điểm là độ chính xác cao và hoạt động ổn định.
3. Mặt sau của đá granit trục X được khóa độc đáo bằng các tấm thép dày để tăng cường độ dẻo dai của trục X và đảm bảo rằng dầm sẽ không bị gãy.
4. Thiết kế vòng kín phần cứng độc đáo của trục Y được nối với nhau bằng các tấm thép ở dưới cùng của cột, là toàn bộ dầm và cột, đảm bảo rằng cơ cấu sẽ không bị biến dạng.
5. Truyền trung gian trục Y và cấu trúc vòng kín phần cứng trục X đảm bảo rằng không có hiện tượng vật lý lắc lư trái và phải hoặc vuốt đuôi trong quá trình hoạt động, và độ chính xác được cải thiện.
6. Trục Z sử dụng đường ray dẫn hướng chéo và ổ trục vít bi, đảm bảo hoạt động ổn định và độ chính xác.
7. Phần mềm đo hình ảnh VCAD có thể được lập trình tự động và tự động phát hiện.
Dụng cụ đo hình ảnh hoàn toàn tự động
CNC là một loạt máy đo video CNC giàn, được thiết kế đặc biệt để đo kích thước lớn. Phạm vi đo lớn nhất có thể đạt 400× 500mm và có thể được áp dụng trong các ngành công nghiệp PCB, LCD, kim loại tấm, hàng không dân dụng và vũ trụ, v.v. VMG tích hợp các khái niệm thiết kế tiên tiến nhất trong ngành. Độ chính xác và ổn định của máy có thể được đảm bảo tốt nhờ thiết kế hoàn hảo nhất và kiểm soát chặt chẽ trong quá trình sản xuất.
Đặc điểm dụng cụ:
- Cấu trúccầu di chuyển, đo khối lượng lớn tự động, điều khiển CNC bốn trục.
- Máy đá granit chính xác, độ chính xác và ổn định cao.
- Dễ dàng vận hành với chuột và cần điều khiển.
Cân tuyến tính 4.S IPOIN với độ chính xác và ổn định cao.
- Ống kính quang họchàng đầu thế giới để đo zoom có thể lập trình.
- Ánh sáng bề mặt có thể lập trình (5vòng 8 octants, 48 khu vực), đèn hồ sơ LED.
- Lấy nét tự động để đo chiều cao. Đầu dò cảm ứng có thể được thêm vào theo yêu cầu.
- Phần mềm đo lường CNCZONSON2D mạnh mẽ.
- Cung cấp các cấu hình tiêu chuẩn khác nhau, các phiên bản tùy chỉnh cũng có sẵn theo yêu cầu.
Nó có thể kiểm tra phần tử hình học, bao gồm điểm, đường thẳng, hình tròn, vòng cung, spline, hình elip, hình chữ nhật, khe, vòng tròn vòng, khoảng cách, khoảng cách, danh sách điểm, v.v.
Nó có thể xây dựng trung tâm, điểm cuối, côn trùng, kết nối, song song, vuông góc, tiếp tuyến, chia đôi, kết hợp, v.v.
Các công cụ đo video bao gồm điểm vẽ, điểm đóng, điểm lấy nét, điểm chọn theo vòng tròn, toàn bộ chọn, nhiều chọn, dấu vết cạnh, đường viền đóng lớn nhất, đường viền đóng gần nhất.
Nó có thể cung cấp phép đo dung sai: bao gồm độ thẳng, độ tròn, vị trí, độ song song, độ vuông góc, độ góc và độ đồng tâm, v.v.
Hệ tọa độ: Hệ tọa độ định vị cố định, đường chấm, Hai điểm xác định trục X, Hai điểm xác định trục Y, ba điểm, hai dòng, Hệ thống đăng ký hình ảnh. Dịch tiến, xoay, điều chỉnh hệ tọa độ theo cách thủ công.
