Mô tả
Dụng cụ đo hình ảnh anime hoàn toàn tự động dựa trên hình ảnh kỹ thuật số CCD, dựa trên công nghệ đo màn hình máy tính và khả năng phần mềm mạnh mẽ của hoạt động hình học không gian. Sau khi lắp đặt máy tính với phần mềm điều khiển và đo đồ họa vượt trội, nó trở thành bộ não đo lường với linh hồn phần mềm và là phần thân chính của toàn bộ thiết bị. Nó có thể nhanh chóng đọc giá trị dịch chuyển của thước quang học và thu được kết quả mong muốn ngay lập tức thông qua hoạt động của mô-đun phần mềm dựa trên hình học không gian. Đồ họa được tạo ra trên màn hình để người vận hành so sánh hình ảnh và hình ảnh để có thể phân biệt được độ lệch có thể xảy ra của kết quả đo một cách trực quan. Tất cả những điều này được thực hiện trong thời gian thực khi đối mặt với sức mạnh tính toán máy tính hùng mạnh, và bản thân người vận hành không thể phát hiện ra nó. Loại dụng cụ chính xác này có thể sử dụng hình ảnh kỹ thuật số CCD thông qua hoạt động của phần mềm máy tính để đáp ứng nhu cầu đo lường phức tạp là dụng cụ đo hình ảnh thực tế, anime.
Một thiết bị đo hình ảnh hoàn toàn tự động, là một giai đoạn tiên tiến của công nghệ đo hình ảnh, rất tuyệt vời và tự động. Hiệu suất của phần mềm và phần cứng của nó làm cho việc đo kích thước tọa độ thuận tiện và thoải mái. Nó có chức năng học tự động dựa trên thị giác máy và kiểm soát quy trình. Dựa vào độ dịch chuyển cấp panme tốc độ cao và chính xác của các thiết bị kỹ thuật số, nó có thể tự học và ghi nhớ đường đi của quá trình đo, lấy nét, chọn điểm, chuyển đổi chức năng, hiệu chỉnh thủ công, khớp ánh sáng và các phương pháp vận hành khác. Thiết bị đo hình ảnh hoàn toàn tự động có thể nhanh chóng tìm hiểu tất cả các quy trình vận hành thực tế của người vận hành và đạt được trí tuệ nhân tạo bằng cách kết hợp lấy nét tự động, tìm kiếm khu vực, khóa mục tiêu, trích xuất cạnh và hoạt động mờ của các điểm khớp hợp lý. Nó có thể tự động điều chỉnh độ lệch do phôi và sự khác biệt dịch chuyển gây ra và đạt được lựa chọn điểm chính xác với độ lặp lại chính xác cao. Do đó, người vận hành có thể được giải phóng khỏi các thao tác đơn điệu như căn chỉnh trực quan chính xác, chọn điểm thường xuyên, dịch chuyển lặp lại, chuyển đổi chức năng và các nhiệm vụ ngày càng nặng cần kiểm tra, đồng thời nâng cao hiệu quả của việc kiểm tra lô phôi hàng trăm lần để đáp ứng nhu cầu kiểm tra lấy mẫu công nghiệp và kiểm tra hàng loạt.

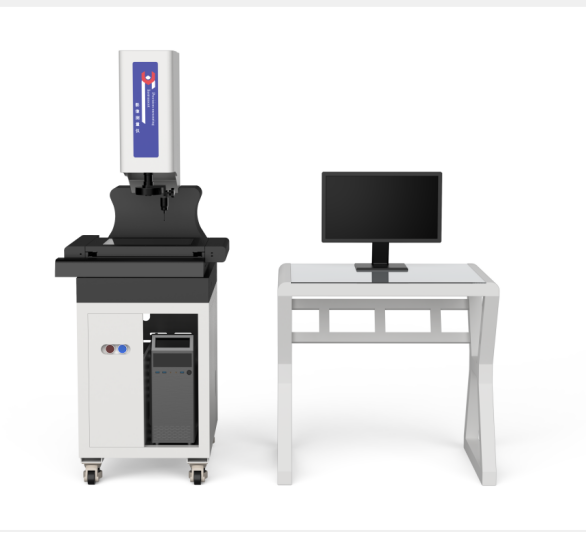

Dụng cụ đo hình ảnh hoàn toàn tự động
CNC là một loạt máy đo video CNC giàn, được thiết kế đặc biệt để đo kích thước lớn. Phạm vi đo lớn nhất có thể đạt 400× 500mm và có thể được áp dụng trong các ngành công nghiệp PCB, LCD, kim loại tấm, hàng không dân dụng và vũ trụ, v.v. VMG tích hợp các khái niệm thiết kế tiên tiến nhất trong ngành. Độ chính xác và ổn định của máy có thể được đảm bảo tốt nhờ thiết kế hoàn hảo nhất và kiểm soát chặt chẽ trong quá trình sản xuất.
Đặc điểm dụng cụ:
- Cấu trúccầu di chuyển, đo khối lượng lớn tự động, điều khiển CNC bốn trục.
- Máy đá granit chính xác, độ chính xác và ổn định cao.
- Dễ dàng vận hành với chuột và cần điều khiển.
Cân tuyến tính 4.S IPOIN với độ chính xác và ổn định cao.
- Ống kính quang họchàng đầu thế giới để đo zoom có thể lập trình.
- Ánh sáng bề mặt có thể lập trình (5vòng 8 octants, 48 khu vực), đèn hồ sơ LED.
- Lấy nét tự động để đo chiều cao. Đầu dò cảm ứng có thể được thêm vào theo yêu cầu.
- Phần mềm đo lường CNCZONSON2D mạnh mẽ.
- Cung cấp các cấu hình tiêu chuẩn khác nhau, các phiên bản tùy chỉnh cũng có sẵn theo yêu cầu.
Nó có thể kiểm tra phần tử hình học, bao gồm điểm, đường thẳng, hình tròn, vòng cung, spline, hình elip, hình chữ nhật, khe, vòng tròn vòng, khoảng cách, khoảng cách, danh sách điểm, v.v.
Nó có thể xây dựng trung tâm, điểm cuối, côn trùng, kết nối, song song, vuông góc, tiếp tuyến, chia đôi, kết hợp, v.v.
Các công cụ đo video bao gồm điểm vẽ, điểm đóng, điểm lấy nét, điểm chọn theo vòng tròn, toàn bộ chọn, nhiều chọn, dấu vết cạnh, đường viền đóng lớn nhất, đường viền đóng gần nhất.
Nó có thể cung cấp phép đo dung sai: bao gồm độ thẳng, độ tròn, vị trí, độ song song, độ vuông góc, độ góc và độ đồng tâm, v.v.
Hệ tọa độ: Hệ tọa độ định vị cố định, đường chấm, Hai điểm xác định trục X, Hai điểm xác định trục Y, ba điểm, hai dòng, Hệ thống đăng ký hình ảnh. Dịch tiến, xoay, điều chỉnh hệ tọa độ theo cách thủ công.
