Mô tả

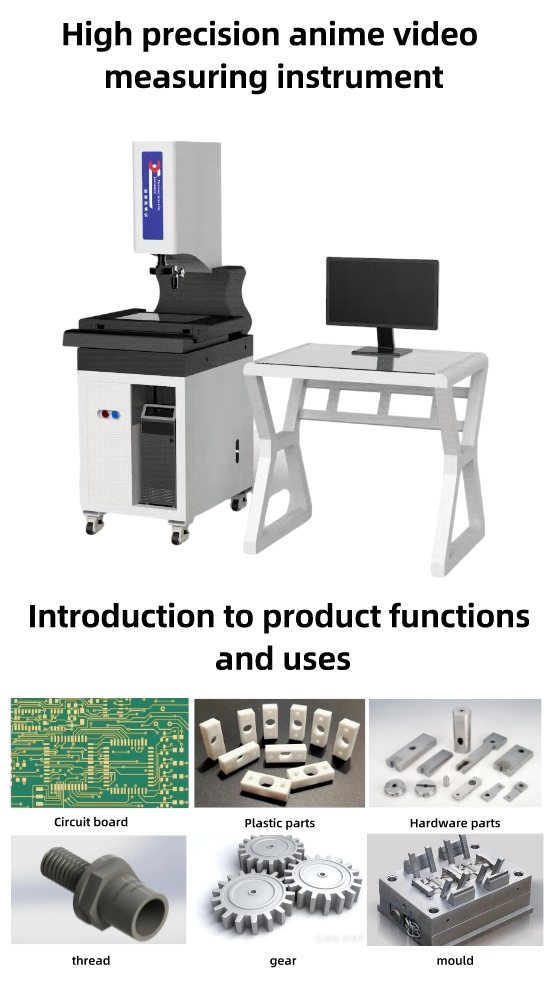

Dụng cụ đo hình ảnh còn được gọi là máy ảnh anime và dụng cụ đo ảnh. Dụng cụ đo chính xác này là một dụng cụ đo hình ảnh quang học có độ chính xác cao dựa trên công nghệ đo lường chiếu truyền thống, kết hợp với sự phát triển không ngừng của công nghệ chụp ảnh pixel cao CCD tiên tiến và công nghệ phần mềm máy tính. Máy đo nhanh hoàn toàn tự động
Dụng cụ đo nhanh.
Các chức năng đo lường cơ bản
- Nó có thể đo hình học, điểm, đường, hình tròn (tối đa, tối thiểu và trung bình), vòng cung, đường cong spline, hình elip, hình chữ nhật, tứ giác, rãnh, góc R, vòng, khoảng cách, khoảng cách, điểm, v.v.
- Xây dựng: điểm tâm, điểm cực đoan, điểm cuối, điểm giao nhau, đường kết nối hai điểm, đường song song, đường thẳng đứng, đường tiếp tuyến, phân chia, đường tâm, hợp nhất, phân đoạn đường viền, vẽ vòng tròn bán kính, vòng tròn khắc ba dòng, vòng tròn khắc bán kính hai dòng, v.v.
- Công cụ đo hình ảnh: điểm vẽ, điểm cạnh gần nhất, điểm lấy nét, điểm khung tròn, điểm cạnh tốt nhất, điểm gần nhất, trích xuất tổng thể, trích xuất nhiều đoạn, phân đoạn kết cấu, phân đoạn kết cấu nhiều đoạn, thước cặp điện tử, vòng tròn phân loại nhanh, đường viền mở, đường viền đóng tối đa và đường viền đóng gần nhất.
- Dung sai hình học: độ thẳng, độ tròn, vị trí, độ song song, độ vuông góc, độ nghiêng, độ đồng tâm, v.v.
- Hệ tọa độ: hệ tọa độ định vị cố định, đường điểm, hai điểm X, hai điểm Y, ba điểm, hai dòng, hệ tọa độ đăng ký hình ảnh; Dịch thuật, xoay và điều chỉnh hệ tọa độ theo cách thủ công.
Các tính năng nâng cao khác
- SPC: Kiểm soát và phân tích số liệu đo lường.
- Quét toàn cảnh: chọn bất kỳ khu vực nào để quét khảm hình ảnh.
- So sánh bản vẽ: các bản vẽ có thể được tải để so sánh với dữ liệu đo được.
- Màn hình kiểm tra: tự động lấy mẫu và quét màn hình kiểm tra, tạo tác vụ, phân tích trực tiếp và xuất ra kết quả hoạt động.
- Bù nhiệt độ: tính toán hệ số giãn nở theo chênh lệch giữa nhiệt độ môi trường và nhiệt độ tiêu chuẩn để kết quả chính xác hơn.
- Đo chiều cao lấy nét: đo chênh lệch chiều cao bằng cách lấy nét.
- Trích xuất đường viền tự động: Với các điểm bắt đầu và điểm kết thúc, trích xuất đường viền được chỉ định.
- Hiển thị hình ảnh cạnh: hiển thị đường viền cạnh của hình ảnh và nhanh chóng kiểm tra tình trạng cạnh.
- Chế độ trích xuất dòng chéo: các chế độ hiển thị khác nhau, bao gồm chéo, băm, vòng tròn và lưới, thuận tiện cho việc so sánh nhanh chóng.
- Điều hướng: điều hướng hình ảnh, tương tự như bản đồ điện tử, có thể nhanh chóng định vị.
- Nhập bản vẽ CAD: Bản vẽ DXF có thể được nhập và xuất bằng CAD để hoàn thành quá trình xử lý đồ họa.
Màn hình 12.3D: hiển thị trạng thái ba chiều của hình ảnh.
- Cho phép chuyển đổi đa ngôn ngữ: giản thể, phồn thể, tiếng Anh, tiếng Nhật và tiếng Hàn.
- Hiệu chuẩn ống kính: hiệu chỉnh ống kính tự động, loại bỏ các bước hiệu chuẩn tẻ nhạt và hoàn chỉnh.
- Các phím tắt tiêu chuẩn có sẵn các hoạt động quan trọng phím tắt khác nhau và phần mềm dễ sử dụng hơn.
- Các tùy chọn cài đặt chi tiết khác nhau trong cài đặt hệ thống
Dụng cụ đo hình ảnh hoàn toàn tự động
CNC là một loạt máy đo video CNC giàn, được thiết kế đặc biệt để đo kích thước lớn. Phạm vi đo lớn nhất có thể đạt 400× 500mm và có thể được áp dụng trong các ngành công nghiệp PCB, LCD, kim loại tấm, hàng không dân dụng và vũ trụ, v.v. VMG tích hợp các khái niệm thiết kế tiên tiến nhất trong ngành. Độ chính xác và ổn định của máy có thể được đảm bảo tốt nhờ thiết kế hoàn hảo nhất và kiểm soát chặt chẽ trong quá trình sản xuất.
Đặc điểm dụng cụ:
- Cấu trúccầu di chuyển, đo khối lượng lớn tự động, điều khiển CNC bốn trục.
- Máy đá granit chính xác, độ chính xác và ổn định cao.
- Dễ dàng vận hành với chuột và cần điều khiển.
Cân tuyến tính 4.S IPOIN với độ chính xác và ổn định cao.
- Ống kính quang họchàng đầu thế giới để đo zoom có thể lập trình.
- Ánh sáng bề mặt có thể lập trình (5vòng 8 octants, 48 khu vực), đèn hồ sơ LED.
- Lấy nét tự động để đo chiều cao. Đầu dò cảm ứng có thể được thêm vào theo yêu cầu.
- Phần mềm đo lường CNCZONSON2D mạnh mẽ.
- Cung cấp các cấu hình tiêu chuẩn khác nhau, các phiên bản tùy chỉnh cũng có sẵn theo yêu cầu.
Nó có thể kiểm tra phần tử hình học, bao gồm điểm, đường thẳng, hình tròn, vòng cung, spline, hình elip, hình chữ nhật, khe, vòng tròn vòng, khoảng cách, khoảng cách, danh sách điểm, v.v.
Nó có thể xây dựng trung tâm, điểm cuối, côn trùng, kết nối, song song, vuông góc, tiếp tuyến, chia đôi, kết hợp, v.v.
Các công cụ đo video bao gồm điểm vẽ, điểm đóng, điểm lấy nét, điểm chọn theo vòng tròn, toàn bộ chọn, nhiều chọn, dấu vết cạnh, đường viền đóng lớn nhất, đường viền đóng gần nhất.
Nó có thể cung cấp phép đo dung sai: bao gồm độ thẳng, độ tròn, vị trí, độ song song, độ vuông góc, độ góc và độ đồng tâm, v.v.
Hệ tọa độ: Hệ tọa độ định vị cố định, đường chấm, Hai điểm xác định trục X, Hai điểm xác định trục Y, ba điểm, hai dòng, Hệ thống đăng ký hình ảnh. Dịch tiến, xoay, điều chỉnh hệ tọa độ theo cách thủ công.
