Mô tả
Dụng cụ đo hình ảnh hoàn toàn tự động là một thiết bị đo có độ chính xác cao, tốc độ cao, hiệu quả cao, sử dụng công nghệ xử lý hình ảnh kỹ thuật số để thực hiện các phép đo ba chiều của đối tượng được đo. Nó có thể tự động hoàn thành phép đo, xử lý dữ liệu, đầu ra kết quả và các tác vụ khác mà không cần can thiệp thủ công, cải thiện đáng kể độ chính xác và hiệu quả của phép đo.
Dụng cụ đo hình ảnh hoàn toàn tự động có các đặc điểm sau:
- Độ chính xác cao: Sử dụng camera CCD độ phân giải cao và hệ thống đo lường chính xác có thể đạt được độ chính xác đo ở mức milimet.
- Tốc độ cao: Bằng cách sử dụng công nghệ hình ảnh nhanh và thuật toán xử lý dữ liệu tốc độ cao, một lượng lớn dữ liệu có thể được đo và xử lý nhanh chóng.
- Hiệu quả cao: Đo lường và xử lý dữ liệu tự động mà không cần can thiệp thủ công có thể cải thiện đáng kể hiệu quả và độ chính xác của phép đo.
- Đa chức năng: Nó có thể thực hiện các phép đo khác nhau như hình dạng 3D, kích thước, vị trí, góc, v.v., và phù hợp với nhu cầu đo lường trong các lĩnh vực công nghiệp khác nhau.
- Dễ vận hành: Áp dụng giao diện đồ họa và quy trình vận hành đơn giản và dễ hiểu, ngay cả nhân viên không có kinh nghiệm đo lường cũng có thể quản lý hiệu quả.
Dụng cụ đo hình ảnh hoàn toàn tự động được sử dụng rộng rãi trong sản xuất cơ khí, điện tử, ô tô, hàng không vũ trụ và y tế và đã trở thành một công cụ thiết yếu cho sản xuất công nghiệp hiện đại và kiểm soát chất lượng.
Dụng cụ đo hình ảnh hoàn toàn tự động

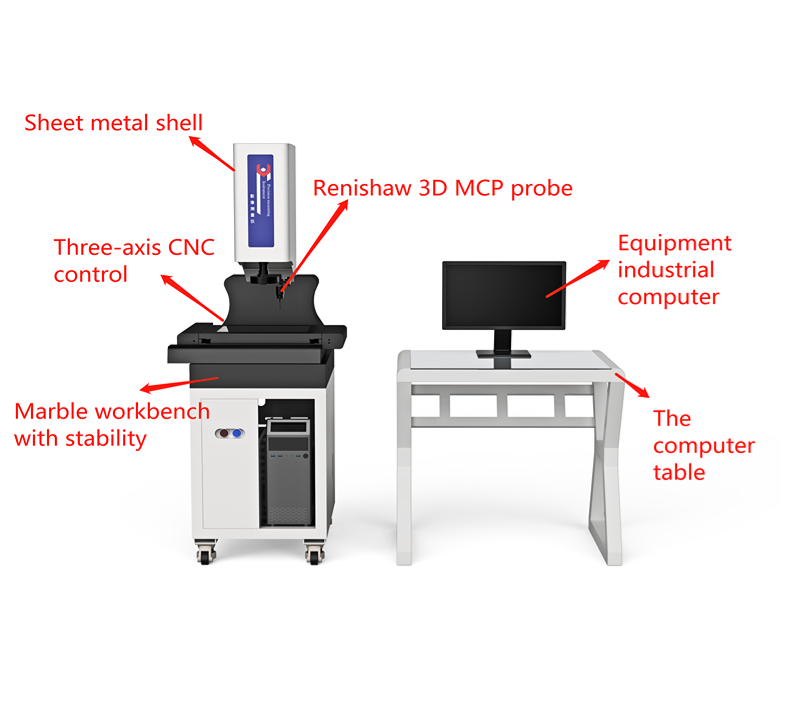

CNC là một loạt máy đo video CNC giàn, được thiết kế đặc biệt để đo kích thước lớn. Phạm vi đo lớn nhất có thể đạt 400× 500mm và có thể được áp dụng trong các ngành công nghiệp PCB, LCD, kim loại tấm, hàng không dân dụng và vũ trụ, v.v. VMG tích hợp các khái niệm thiết kế tiên tiến nhất trong ngành. Độ chính xác và ổn định của máy có thể được đảm bảo tốt nhờ thiết kế hoàn hảo nhất và kiểm soát chặt chẽ trong quá trình sản xuất.
Đặc điểm dụng cụ:
- Cấu trúccầu di chuyển, đo khối lượng lớn tự động, điều khiển CNC bốn trục.
- Máy đá granit chính xác, độ chính xác và ổn định cao.
- Dễ dàng vận hành với chuột và cần điều khiển.

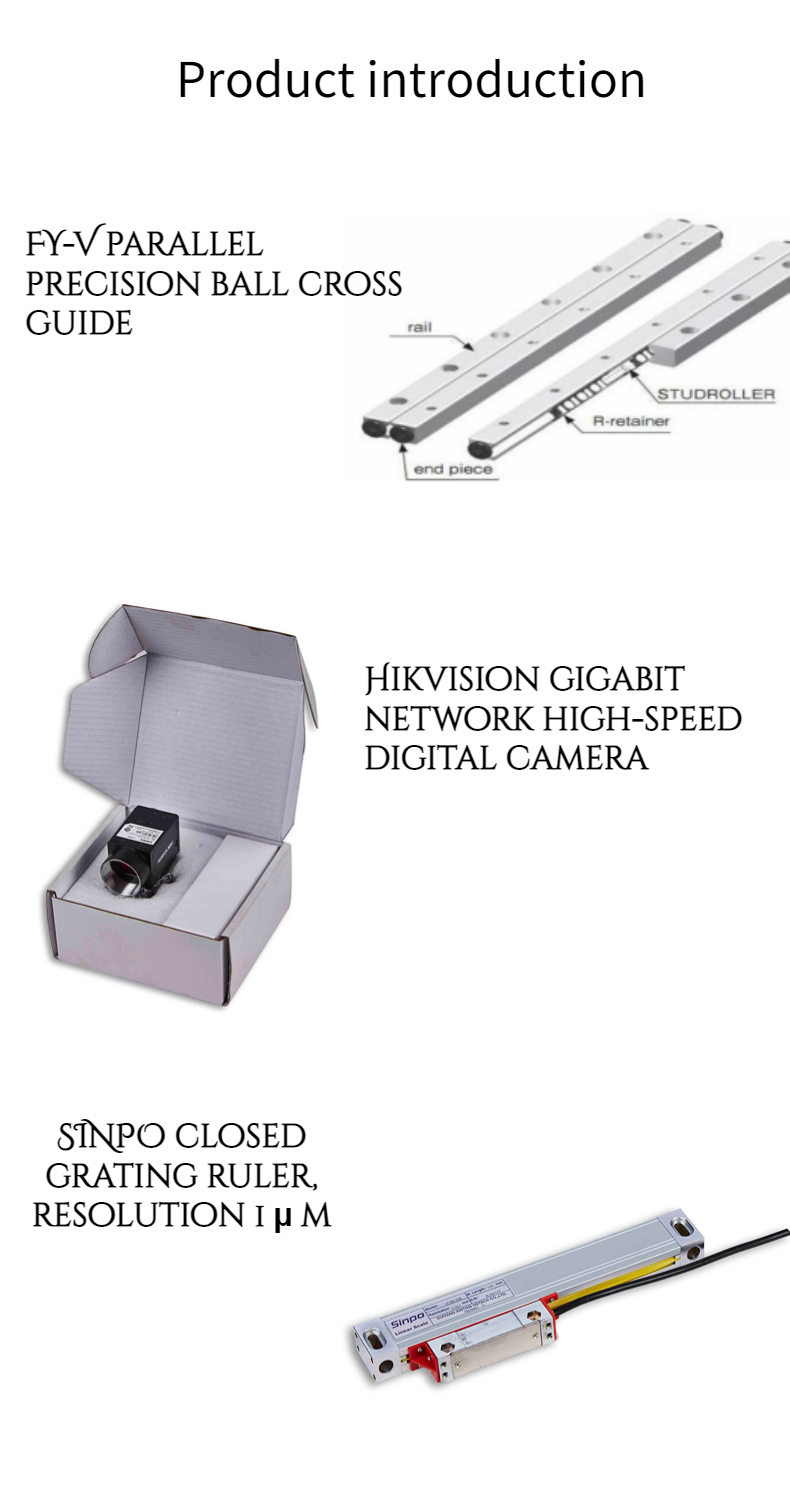

Cân tuyến tính 4.S IPOIN với độ chính xác và ổn định cao.

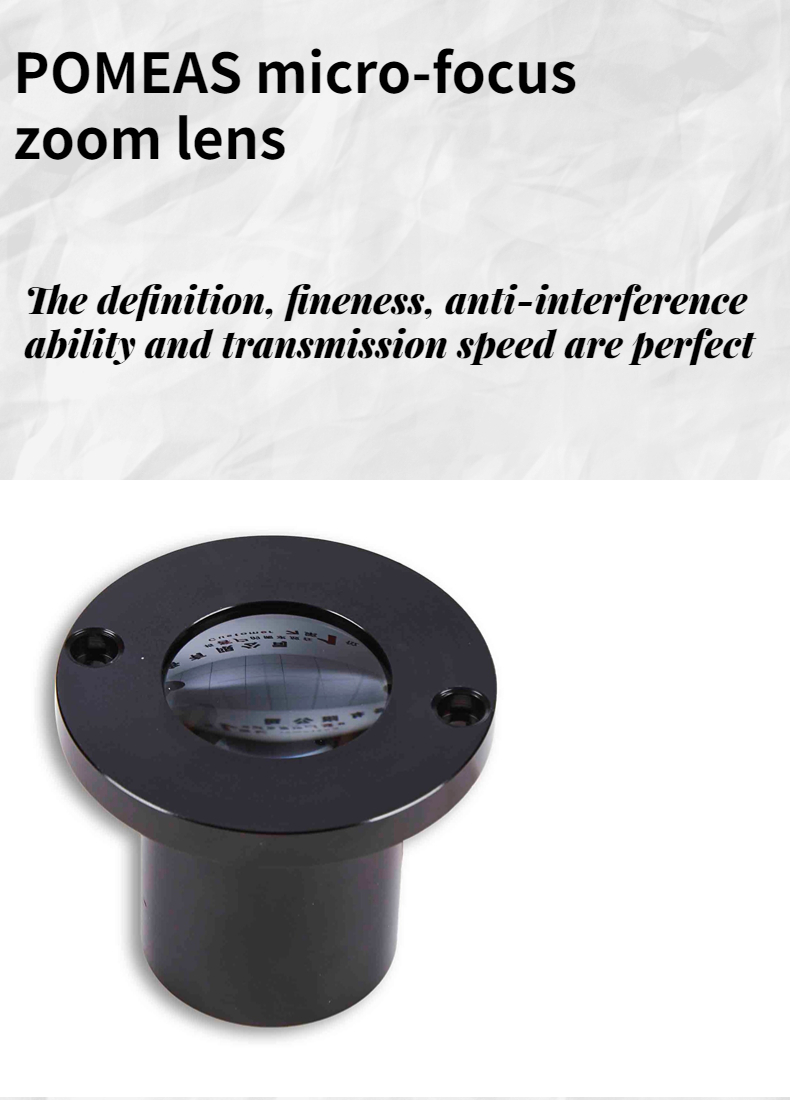

- Ống kính quang họchàng đầu thế giới để đo zoom có thể lập trình.
- Ánh sáng bề mặt có thể lập trình (5vòng 8 octants, 48 khu vực), đèn hồ sơ LED.

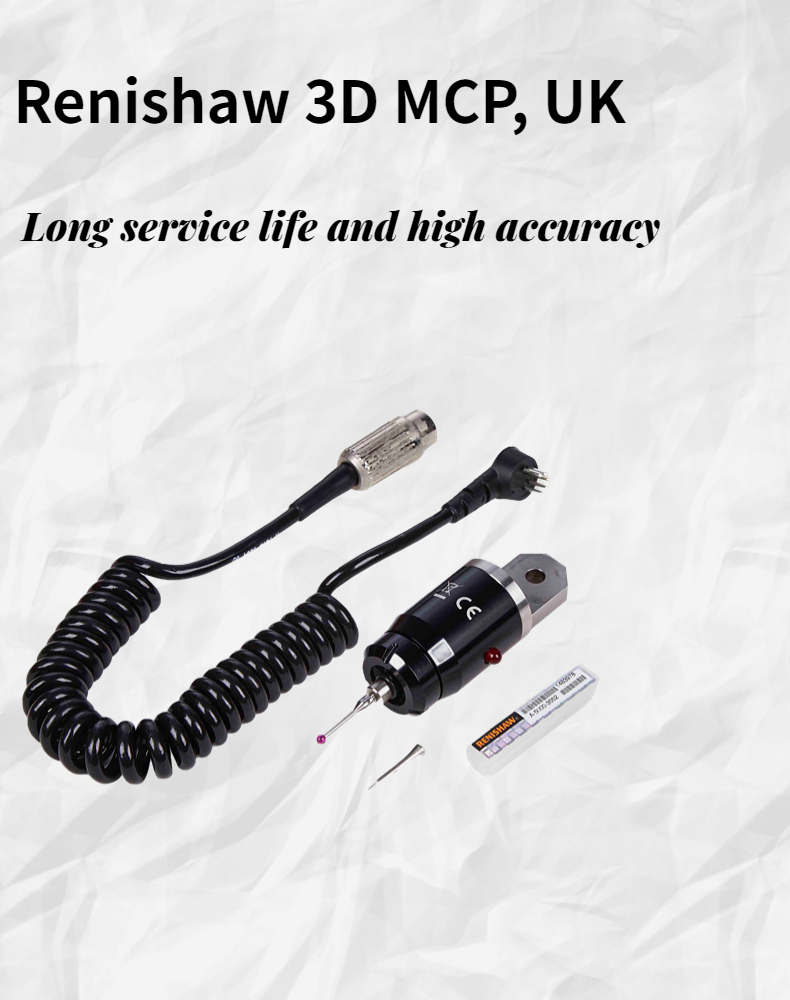

- Lấy nét tự động để đo chiều cao. Đầu dò cảm ứng có thể được thêm vào theo yêu cầu.
- Phần mềm đo lường CNCZONSON2D mạnh mẽ.
- Cung cấp các cấu hình tiêu chuẩn khác nhau, các phiên bản tùy chỉnh cũng có sẵn theo yêu cầu.
Nó có thể kiểm tra phần tử hình học, bao gồm điểm, đường thẳng, hình tròn, vòng cung, spline, hình elip, hình chữ nhật, khe, vòng tròn vòng, khoảng cách, khoảng cách, danh sách điểm, v.v.
Nó có thể xây dựng trung tâm, điểm cuối, côn trùng, kết nối, song song, vuông góc, tiếp tuyến, chia đôi, kết hợp, v.v.
Các công cụ đo video bao gồm điểm vẽ, điểm đóng, điểm lấy nét, điểm chọn theo vòng tròn, toàn bộ chọn, nhiều chọn, dấu vết cạnh, đường viền đóng lớn nhất, đường viền đóng gần nhất.
Nó có thể cung cấp phép đo dung sai: bao gồm độ thẳng, độ tròn, vị trí, độ song song, độ vuông góc, độ góc và độ đồng tâm, v.v.
Hệ tọa độ: Hệ tọa độ định vị cố định, đường chấm, Hai điểm xác định trục X, Hai điểm xác định trục Y, ba điểm, hai dòng, Hệ thống đăng ký hình ảnh. Dịch tiến, xoay, điều chỉnh hệ tọa độ theo cách thủ công.
